產品介紹:

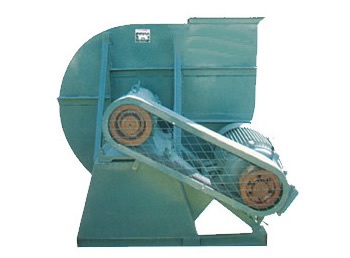

SL5-45型物料輸送風機1、SL5-45型物料輸送風機用途: SL5-45-11物料輸送風機是為物料輸送用研制的新型風機,可用于纖維、刨花、煙草、木屑碎片及糧食飼料等輸送。2、形式
1)風機的單吸入離心式機號為№5、5.6、6.3、7.1、8、9、10、11、12。
2)風機傳動為V帶C式傳動。
3)風機可根據訂貨需要裝配成左或右旋形式。
3、SL5-45型物料輸送風機結構特點 目前國內物料輸送用風機品種不多,一些物料輸送場合常以排塵風機代替,以致使用很矩的時間,風機便產生強烈振動,直至風機損壞。該風機根據物料輸送的特點,取消葉輪前盤。機殼、支架、傳動部分,采用整體結構,使現場安裝十分簡單、方便。
4、SL5-45型物料輸送風機性能與選擇
(1)風機的性能 風機性能表中給出的是按ta=20℃,大氣壓Pa=101325Pa,氣體密度ρa=1.2kg/m3計算的,如現場條件與上述不符,按相關公式換算。
(2)風機選用
SL5-45物料輸送風機性能選用表
機號 |
傳動 方式 |
轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 (%) |
需用 功率 /KW |
電動機 |
地腳螺栓 GB/T799-1988 (8個) |
螺母 GB/T6170-2000 (8個) |
墊圈 GB/T96-1985 (8個) |
|
型號 |
功率 /KW |
||||||||||
5 | C | 2000 |
6000 5500 5000 4500 4000 3500 3000 2500 |
1058 1182 1293 1391 1478 1554 1618 1673 |
53.5 56.3 58.3 59.5 59.7 58.8 56.8 53.4 |
3.77 3.65 3.52 3.35 3.17 2.96 2.74 2.50 |
Y132S-4 | 5.5 | M12×300 | M12 | 12 |
2300 |
7000 6400 5800 5200 4600 4000 3400 2800 |
1370 1545 1700 1837 1958 2062 2150 2225 |
53 56 58.2 59.4 59.7 58.8 56.5 52.9 |
5.75 5.58 5.37 5.11 4.82 4.49 4.13 3.75 |
Y132M-4 | 7.5 | |||||
2600 |
8000 7300 6600 5900 5200 4500 3800 3100 |
1723 1956 2164 2347 2507 2644 2761 2858 |
52.6 55.7 58.1 59.4 59.7 58.7 56.3 52.4 |
8.34 8.09 7.77 7.40 6.96 6.47 5.93 5.36 |
Y160M2-2 | 15 | M12×400 |
SL5-45物料輸送風機性能選用表
機號 |
傳動 方式 |
轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 (%) |
需用 功率 /KW |
電動機 |
地腳螺栓 GB/T799-1988 (8個) |
螺母 GB/T6170-2000 (8個) |
墊圈 GB/T96-1985 (8個) |
|
型號 |
功率 /KW |
||||||||||
5 | C | 2900 |
9200 8365 7530 6695 5860 5025 4190 3310 |
2036 2358 2644 2894 3111 3296 3451 3580 |
51.3 54.9 57.6 59.3 59.7 58.7 56.1 51.7 |
11.66 11.33 10.89 10.34 9.71 8.98 8.18 7.31 |
Y160M2-2 | 15 | M12×400 | M12 | 12 |
5.6 | 1800 |
8000 7300 6600 5900 5200 4500 3800 3100 |
985 1134 1266 1382 1483 1570 1644 1705 |
51.4 54.8 57.5 59.2 59.7 58.9 56.8 53 |
4.91 4.78 4.60 4.38 4.13 3.84 3.52 3.18 |
Y132S-4 | 5.5 | M12×300 | |||
2100 |
9200 8400 7600 6800 6000 5200 4400 3600 |
1377 1572 1746 1899 2033 2148 2246 2327 |
52 55.3 57.8 59.3 59.7 58.9 56.7 52.8 |
7.77 7.55 7.26 6.92 6.52 6.06 5.57 5.31 |
Y160M1-2 | 11 |
SL5-45物料輸送風機性能選用表
機號 |
傳動 方式 |
轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 (%) |
需用 功率 /KW |
電動機 |
地腳螺栓 GB/T799-1988 (8個) |
螺母 GB/T6170-2000 (8個) |
墊圈 GB/T96-1985 (8個) |
|
型號 |
功率 /KW |
||||||||||
5.6 | C | 2400 |
10000 9150 8300 7450 6600 5750 4900 4050 |
1949 2173 2373 2550 2706 2841 2957 3054 |
53.9 56.6 58.5 59.6 59.6 58.6 56.2 52.6 |
11.42 11.07 10.63 10.12 9.54 8.90 8.20 7.45 |
Y160M2-2 | 15 | M12×300 | M12 | 12 |
2700 |
12000 10920 9840 8760 7680 6600 5520 4440 |
2226 2573 2879 3149 3383 3583 3751 3889 |
51.4 54.9 57.62 59.3 59.7 58.8 56.3 52.1 |
16.58 16.11 15.48 14.71 13.82 12.80 11.69 10.48 |
Y160L-2 | 18.5 | |||||
6.3 | C | 1600 |
10000 9100 8200 7300 6400 5500 4600 3700 |
1007 1156 1287 1402 1502 1588 1659 1718 |
51.9 55.3 57.9 59.4 59.7 58.6 56.1 51.8 |
6.20 6.01 5.78 5.49 5.15 4.77 4.35 3.90 |
Y132M-4 | 7.5 | M16×400 | M16 | 16 |
SL5-45物料輸送風機性能選用表
機號 |
傳動 方式 |
轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 (%) |
需用 功率 /KW |
電動機 |
地腳螺栓 GB/T799-1988 (8個) |
螺母 GB/T6170-2000 (8個) |
墊圈 GB/T96-1985 (8個) |
|
型號 |
功率 /KW |
||||||||||
6.3 | C | 1900 |
12000 10920 9840 8760 7680 6600 5520 4440 |
1396 1611 1801 1968 2113 2237 2341 2426 |
51.5 54.9 57.7 59.3 59.7 58.8 56.2 51.9 |
10.41 10.11 9.71 9.23 8.67 8.03 7.33 6.57 |
Y160M-4 | 11 | M16×400 | M16 | 16 |
2200 |
13900 12620 11340 10060 8780 7500 6220 4940 |
1374 2169 2430 2659 2856 3024 3164 3278 |
51.5 55.1 57.7 59.4 59.7 58.6 55.3 51.1 |
16.15 15.68 15.05 14.28 13.37 12.35 11.22 10.01 |
Y180M-4 | 18.5 | |||||
2450 |
15500 14100 12700 11300 9900 8500 7100 5700 |
2322 2684 3005 3287 3531 3740 3915 4058 |
51.4 54.9 57.6 59.3 59.7 58.7 56.2 51.9 |
22.32 21.68 20.8 19.80 18.58 17.21 15.70 14.06 |
Y180M-2 | 22 |
SL5-45物料輸送風機性能選用表
機號 |
傳動 方式 |
轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 (%) |
需用 功率 /KW |
電動機 |
地腳螺栓 GB/T799-1988 (8個) |
螺母 GB/T6170-2000 (8個) |
墊圈 GB/T96-1985 (8個) |
|
型號 |
功率 /KW |
||||||||||
7.1 | C | 1600 |
14500 13200 11900 10600 9300 8000 6700 5400 |
1251 1445 1616 1767 1898 2009 2103 2180 |
51.4 54.9 57.6 59.3 59.7 58.8 56.4 52.2 |
11.30 10.98 10.56 10.04 9.43 8.74 7.99 7.17 |
Y160L-4 | 15 | M16×400 | M16 | 16 |
1800 |
16300 14830 13360 11890 10420 8950 7480 6010 |
1588 1834 2053 2244 2410 2552 2671 2769 |
51.1 54.9 57.6 59.3 59.7 58.8 56.2 51.9 |
16.09 15.63 15.02 14.28 13.40 12.42 11.33 10.15 |
Y180M-4 | 18.5 | |||||
2000 |
18200 16550 14900 13250 11600 9950 8300 6650 |
1945 2255 2530 2770 2979 3157 3306 3428 |
51.20 54.8 57.6 59.3 59.7 58.8 56.2 51.9 |
22.10 21.48 20.6 19.61 18.40 17.04 15.53 13.90 |
Y180L-4 | 22 |
SL5-45物料輸送風機性能選用表
機號 |
傳動 方式 |
轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 (%) |
需用 功率 /KW |
電動機 |
地腳螺栓 GB/T799-1988 (8個) |
螺母 GB/T6170-2000 (8個) |
墊圈 GB/T96-1985 (8個) |
|
型號 |
功率 /KW |
||||||||||
7.1 | C | 2200 |
20000 18170 16340 14510 12680 10850 9020 7190 |
2361 2740 3076 3369 3623 3839 4020 4168 |
51.2 54.9 57.6 59.3 59.7 58.7 55.9 51.5 |
29.10 28.56 27.44 26.05 24.42 22.57 20.54 18.34 |
Y200L-4 | 30 | M16×400 | M16 | 16 |
8 | C | 1200 |
15500 14100 12700 11300 9900 8500 7100 5700 |
898 1036 1158 1265 1357 1436 1503 1557 |
51.5 55.1 57.7 59.3 59.7 58.7 56.1 51.8 |
8.65 8.40 8.07 7.67 7.20 6.67 6.08 5.48 |
Y160M-4 | 11 | |||
1400 |
18100 16480 14860 13240 11620 10000 8380 6760 |
1222 1409 1574 1720 1846 1954 2044 2119 |
51.5 55 57.6 59.3 59.7 58.8 56.3 52.2 |
13.74 13.35 12.84 12.20 11.47 10.63 9.7 8.7 |
Y160L-4 | 15 |
SL5-45物料輸送風機性能選用表
機號 |
傳動 方式 |
轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 (%) |
需用 功率 /KW |
電動機 |
地腳螺栓 GB/T799-1988 (8個) |
螺母 GB/T6170-2000 (8個) |
墊圈 GB/T96-1985 (8個) |
|
型號 |
功率 /KW |
||||||||||
8 | C | 1600 |
20000 18230 16460 14690 12920 11450 9380 7610 |
1692 1917 2116 2292 2445 2576 2687 2779 |
52.9 55.9 58.2 59.5 59.6 58.5 55.9 51.9 |
20.32 19.70 18.91 17.97 16.89 15.67 14.34 12.92 |
Y180L-4 | 22 | M16×400 | M16 | 16 |
1800 |
23400 21280 19160 17040 14920 12800 10680 8560 |
2006 2324 2605 2852 3066 3248 3401 3527 |
51.3 54.9 57.6 59.3 59.7 58.7 56.2 51.9 |
29.25 28.42 27.31 25.95 24.35 22.55 20.55 18.40 |
Y200L-4 | 30 | |||||
9 | 1000 |
18500 16815 15130 13445 11760 10075 8390 6705 |
781 904 1014 1109 1192 1262 1321 1369 |
51.3 54.9 57.6 59.3 59.7 58.7 56.1 51.6 |
9.04 8.78 8.43 8 7.51 6.95 6.33 5.66 |
Y160M-4 | 11 |
SL5-45物料輸送風機性能選用表
機號 |
傳動 方式 |
轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 (%) |
需用 功率 /KW |
電動機 |
地腳螺栓 GB/T799-1988 (8個) |
螺母 GB/T6170-2000 (8個) |
墊圈 GB/T96-1985 (8個) |
|
型號 |
功率 /KW |
||||||||||
9 | C | 1200 |
22200 20190 18180 16170 14160 12150 10140 8130 |
1126 1303 1460 1598 1717 1818 1903 1973 |
51.3 54.9 57.6 59.3 59.7 58.7 56.2 51.9 |
15.61 15.17 14.58 13.85 13.00 12.03 10.97 9.83 |
Y180M-4 | 18.5 | M16×400 | M16 | 16 |
1400 |
2600 23630 21260 18890 16520 14150 11780 9410 |
1524 1769 1987 2177 2342 2482 2599 2695 |
51.1 54.8 57.5 59.3 59.7 58.7 56.1 51.7 |
24.82 24.12 23.18 22.01 20.64 19.09 17.39 15.54 |
Y200L-4 | 30 | |||||
10 | D | 960 |
24500 22280 20060 17840 15620 13400 11180 8960 |
880 1021 1147 1256 1351 1432 1500 1556 |
51 54.7 57.5 59.2 59.7 58.8 56.3 52 |
13.56 13.18 12.67 12.04 11.3 10.5 9.5 8.5 |
Y180L-6 | 15 |
SL5-45物料輸送風機性能選用表
機號 |
傳動 方式 |
轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 (%) |
需用 功率 /KW |
電動機 |
地腳螺栓 GB/T799-1988 (8個) |
螺母 GB/T6170-2000 (8個) |
墊圈 GB/T96-1985 (8個) |
|
型號 |
功率 /KW |
||||||||||
10 | D | 1450 |
37000 33620 30240 26860 23480 20100 16720 13340 |
2015 2344 2634 2889 3109 3296 3453 3581 |
51 54.7 57.5 59.2 59.7 58.7 56.1 51.6 |
46.72 45.40 43.63 41.43 38.85 35.93 32.7 29.21 |
Y250M-4 | 55 | M16×400 | M16 | 16 |
11 | 960 |
32600 29630 26660 23690 20720 17750 14780 11810 |
1066 1238 1391 1524 1639 1738 1820 1887 |
51 54.7 57.5 59.2 59.7 58.8 56.2 51.7 |
21.83 21.22 20.39 19.37 18.17 16.81 15.31 13.68 |
Y200L2-6 | 22 | ||||
1450 |
49300 44800 40300 35800 31300 26800 22300 17800 |
2437 2836 3190 3499 3767 3996 4186 4343 |
51 54.7 57.5 59.2 59.7 58.7 56.1 51.7 |
75.26 73.15 70.30 66.77 62.62 57.91 52.73 47.10 |
Y280S-4 |
75 |
