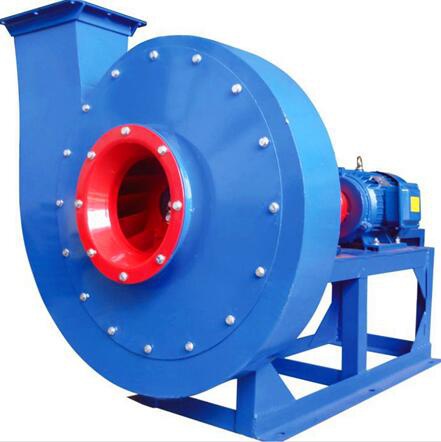

9-19/9-26高壓離心風機

產品類別:離心式高,中,低壓鼓,引風機

應用范圍:

  • 長期合作客戶

    500余家
  • 各類加工設備

    1000余臺
  • 各級榮譽稱號

    100余項
公司設有售后服務團隊,除產品售后保修一年外,長期提供零配件和終身維修

咨詢服務電話

136-0393-2833
新聞資訊
關于我們
產品中心
聯系我們
產品介紹/ Product introduction

一、 9-19/9-26高壓離心風機特點和用途

9-19型、9-26型高壓離心通風機,一般用于鍛冶爐及高壓強制通風,并可廣泛用于輸送物料和輸送空氣及無腐蝕性、不自燃、不含粘性物質之氣體。介質溫度一般不過50℃(*高不過80℃),介質中所含塵土及硬質顆粒不大于150mg/m3。

二、9-19型、9-26型高壓離心通風機性能參數表

性能表中提供的參數,若無其它說明均按風機的標準進口狀態來計算,即介質為空氣,壓力為101325Pa,溫度為20℃,密度為1.2kg/m3,相對濕度為50%的標準狀態。

產品型號 轉速r/min 序號 流量 m3 / h 全 壓 Pa 電 動 機
型   號 功 率 kW
9-19№4A 2900 1 824~1264 3584~3597 Y90L-2 2.2
2 1410~1704 3507~3253 Y100L-2 3
9-19№4.5A 2900 1 1174~2062 4603~4447 Y112M-2 4
2 2281~2504 4297~4112 Y132S1-2 5.5
9-19№5A 2900 1 1610~3166 5697~5323 Y132S2-2 7.5
2 3488 5080 Y160M1-2 11
9-19№5.6A 2900 1 2262~3619 7182~7109 Y160M1-2 11
2 3996~4901 6954~6400 Y160L-2 18.5
9-19№6.3A 2900 1 3220~5153 9149~9055 Y160L-2 18.5
2 5690~6978 8857~8148 Y200L1-2 30
9-19№7.1D 2900 1 4610~7376 11717~11596 Y200L2-2 37
2 8144~9988 11340~10426 Y250M-2 55
9-19№8D 2900 1 6594~11649 15034~14546 Y280S-2 75
2 12968~14287 14021~13362 Y315S-2 110
1450 1 3297~4616 3620~3647 Y132M-4 7.5
2 5275~7144 3584~3231 Y160L-4 15
9-19№9D 1450 1 4695~7511 4597~4551 Y160L-4 15
2 8294~10171 4453~4101 Y180L-4 22
9-19№10D 1450 1 6440~12450 5840~5495 Y200L-4 30
2 13952~15455 5244~4958 Y225S-4 37
9-19№11.2D 1450 1 9047~15380 7364~7236 Y225M-4 45
2 17491~21713 6927~6246 Y280S-4 75
960 1 5990~11580 3182~2996 Y180L-6 15
2 12978~14375 2860~2705 Y200L2-6 22
9-19№12.5D 1450 1 12577~18447 9229~9310 Y280S-4 75
2 21381~30186 9068~7822 Y315S-4 110
960 1 8327~14156 3975~3907 Y200L2-6 22
2 16099~19985 3741~3377 Y250M-6 37
9-19№14D 1450 1 17670~25916 11668~11771 Y315M-4 132
2 30040~42409 11464~9878 Y355M1-4 220
960 1 11699~17158 5004~5047 Y250M-6 37
2 19888~28078 4917~4249 Y315S-6 75
9-19№16D 1450 1 26377~50995 15425~14488 Y355L2-4 315
2 57150~63305 13808~13035 JS-138-4 (3000V) 410
960 1 17463~25613 6570~6627 Y315S-6 75
2 29687~41912 6456~5575 Y315L1-6 110
9-26№4A 2900 1 2198~3215 3852~3407 Y132S1-2 5.5
9-26№4.5A 2900 1 3130~3685 4910~4776 Y132S2-2 7.5
2 3963~4792 4661~4256 Y160M1-2 11
9-26№5A 2900 1 4293~6349 6035~5381 Y160M2-2 15
2 6762 5180 Y160L-2 18.5
9-26№5.6A 2900 1 6032~7185 7610~7400 Y180M-2 22
2 7766~9500 7218~6527 Y200L1-2 30
9-26№6.3A 2900 1 8588~11883 9698~8915 Y225M-2 45
2 12699~13525 8636~8310 Y250M-2 55
9-26№7.1D 2900 1 12292~14643 12427~12078 Y280S-2 75
2 15826~19360 11776~10635 Y315S-2 110
9-26№8 D 2900 1 17584~20947 15955~15504 Y315M-2 132
2 22640~27696 15112~13634 Y315L2-2 200
1450 1 8792~12166 3834~3529 Y180M-4 18.5
2 13001~13848 3421~3294 Y200L-4 30
9-26№9 D 1450 1 12518~14913 4869~4736 Y200L-4 30
2 16118~19717 4620~4181 Y225M-4 45
9-26№10 D 1450 1 17172~21465 6143~5920 Y250M-4 55
2 23612~30052 5761~5065 Y280S-4 75
9-26№11.2D 1450 1 24126~36189 7747~7009 Y315S-4 110
2 39205~42221 6691~6382 Y315M-4 132
960 1 15973~21963 3346~3140 Y225M-6 30
2 23959~27953 3031~2763 Y250M-6 37
9-26№12.5D 1450 1 33540~41925 9713~9356 Y315L1-4 160
2 46117~58695 9103~7993 Y355M2-4 250
960 1 22206~27757 4179~4028 Y280S-6 45
2 30533~38860 3921~3450 Y315S-6 75
9-26№14D 1450 1 47121~53011 12285~12109 Y355M2-4 250
2 58902~82463 11830~10095 JS-138-4 (3000V) 410
960 1 31197~35097 5262~5188 Y315S-6 75
2 38997~54596 5071~4341 Y315L1-6 110
9-26№16D 1450 1 70339~79131 16250~16014 JSQ-147-4 (3000V) 500
2 87923~123090 15640~13324 JSQ-158-4 (3000V) 850
960 1 46569~69854 6911~6254 Y355M2-6 185
2 75675~81496 5971~5696 Y355L1-6 220

三、 9-19/9-26高壓離心風機型式和結構

通風機為單吸入式,可制成順時針和逆時針兩種型式。從電機一端正視,如葉輪順時針旋轉稱順時針旋轉風機,以"順"表示;逆時針旋轉稱逆時針旋轉風機,以"逆"表示。

風機的出口位置以機殼的出風口角度表示。"順"、"逆"均可制成0°、45°、90°、135°、180°、225°共六種角度。

風機的傳動方式為A式(№4~6.3)和D式(№7.1~16)兩種。

№4~6.3主要由葉輪、機殼、進風口、支架等組成;№7.1~16主要由葉輪、機殼、傳動組等組成。

四、 9-19/9-26高壓離心風機通風機的安裝和使用

安裝前:應對風機各部件進行*面的檢查,機件是否完整,葉輪與機殼的旋轉方向是否一致,各部聯接是否緊密。葉輪、主軸、軸承等主要機件有無損傷,傳動組是否靈活等。

安裝時:注意檢查機殼,殼內不應有掉入、遺留的工具和雜物。在一些結合面上為了預防生銹,減少拆裝困難,應涂上一些潤滑脂或機械油。風機與地基結合面,進出風管道聯接時應調整使之自然吻合,不得強行聯接,更不許將管道重量加在風機各部件上,并注意風機的水平位置。

9-19/9-26高壓離心風機安裝要求:

⑴ 按圖紙所示的位置尺寸安裝,為確**效率,**要進風口與葉輪的軸向和徑向間隙尺寸。

⑵ 安裝后試拔傳動組,檢查是否有過緊或與固定部分碰撞現象,

⑶ **安裝完畢,總檢合格后,才能進行風機的試運轉。

為了預防電機過載燒毀,在風機啟動時,*須無載荷(將進風閥門關閉,出風閥門稍開)的情況下進行,如情況良好,遂步開啟閥門直至規定的工況為止。在運轉過程中嚴格控制電流,不得過額定值。

9-19/9-26高壓離心風機的操作:

⑴ 風機啟動前,應進行下列準備工作:

a.將進風閥門關閉,出風閥門稍開。

b.檢查風機各部的間隙尺寸,轉動部分與固定部分有無碰撞及磨擦現象。

⑵ 風機啟動后,達到正常轉速時,應在運轉過程中經常檢查軸承溫度是否正常,當軸承溫度沒有其它要求時,軸承溫升不得過周圍環境溫度的40℃;軸承部位的均方根振動速度值不得大于6.3mm/s。如發現有劇烈的振動、撞擊,軸承溫升迅速上升等現象時,則*須緊急停車。

五、9-19/9-26高壓離心風機的維護

⒈ 風機維護工作注意事項:

(1) 只有風機設備完*正常的情況下方可運轉。

(2) 如風機設備在檢修后開動時,則需注意風機各部位是否正常。

(3) 定期清除風機內部積灰、污垢等雜質,并預防生銹。

(4) 為了確*人身安全,風機的維護*須在停車時進行。

2.風機正常運轉的注意事項:

(1) 在風機開車、停車或運轉過程中,如發現不正?,F象時應立即進行檢查,若是小故障應及時查明原因設法消除。發現大故障應立即停車進行檢修。

⑵ 除每次檢修后應更換潤滑劑外,正常情況下根據實際情況更換潤滑劑。

六、9-19/9-26高壓離心風機主要故障及原因

⒈ 風機振動劇烈

(1) 風機軸與電機軸不同心,皮帶輪槽錯位。

(2) 機殼或進風口與葉輪摩擦。

(3) 基礎的剛度不夠或不牢固。

(4) 葉輪鉚釘松動或葉輪變形。

(5) 葉輪軸盤孔與軸配合松動。

(6) 機殼、軸承座與支架,軸承座與軸承蓋等聯結螺栓松動。

(7) 風機進、出口管道安裝不良,產生共振。

(8) 葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲使轉子產生不平衡。

⒉ 軸承溫升過高

(1) 軸承箱劇烈振動。

(2) 潤滑劑質量不良、變質或含有灰塵、砂粒、污垢等雜質或填充量不足。

(3) 軸承箱蓋、座聯接螺栓之緊力過大或過小。

(4) 軸與滾動軸承安裝歪斜、前后兩軸承不同心。

(5) 滾動軸承損壞或軸彎曲。

⒊ 電機電流過大和溫升過高

(1) 開車時進、出氣管道閘門未關。

(2) 電機輸入電壓低或電源單相斷電。

(3) 受軸承箱劇烈振動的影響。

(4) 主軸轉速過額定值。

七、 9-19/9-26高壓離心風機單機產品成套供應范圍

風機1臺,配套電機1臺,地腳螺栓1付( №4~6.3配4套,№7.1~16以上配8套),聯軸器1套( №7.1~16 )。

八、 9-19/9-26高壓離心風訂貨須知

訂貨時須注明風機的機號、轉速、風量、壓力、出風口角度、旋轉方向及電機型號、規格。
