產品介紹/ Product introduction

一、Y5-47離心鍋爐引風機用  途

   Y5-47Ⅱ型鍋爐引風機使用于燃用各種媒質并配有消煙除塵裝置的0.2~20t/h工業鍋爐,凡進氣條件相當,性能又適應者,均可采用。但*高溫度不得過250οC。

二、Y5-47離心鍋爐引風機形式及特點

(1)Y5-47離心鍋爐引風機形式

1)引風機制成單吸入,機號有№3.15、4、5、6、7、8、9、10、11、12、12.4十一種。

2)引風機可制成左旋或右旋兩種形式。從傳動組一端正視風機,如葉輪順時針旋轉,稱為右旋風機,以“右”表示。葉輪逆時針旋轉,稱為左旋風機,以“左”表示。

3)風機的出口位置以機殼的出風口角度表示。左右均可制成0О、90О、180О三種角度。

4)風機的傳動方式為C式、D式、電動機與風機聯接分別采用帶輪傳動和彈性聯軸器直接傳動。(2)特點

Y5-47Ⅱ型風機是在原Y5-47型風機基礎上的改進產品,該風機*佳工況點的全壓內效率為85.6%,噪聲指示(A聲級)為12.5dB。

    Y5-47Ⅱ型風機與原Y5-47型風機相比較,由于進行了一系列改進,使噪聲值有顯著降低,為了的滿足鍋爐配套的要求新增加了№3.15C(配0.2~0.5t/h鍋爐)、4D(配0.7~1t/h鍋爐)、5D(2t/h鍋爐)、6D(配4t/h鍋爐)、7C(配4t/h,6t/h鍋爐)、10D(配6t/h鍋爐)、11D(配10t/h鍋爐)共7種機號。


    當前工業鍋爐系列型號較多,燃用媒質優劣懸殊,配用的除塵及安裝管道阻力不一,所需的引風機的風量、風壓差異較大,為適應上述情況,考慮到風機的經濟性及運轉平衡性,該風機采用D式、C式兩種傳動方式(即聯軸器與V帶傳動),其中0.7~20t/h的鍋爐均有D式傳動的引風機與之匹配,0.2~10t/h的鍋爐均有C式傳動的一封機與之匹配。對于V帶傳動使用單位可根據實際情況自行變換主軸轉速來獲得較理想的風量、風壓。

三、Y5-47離心鍋爐引風機結構特點

風機由葉輪、機殼、進風口、傳動組和調節門等部分組成。

1)葉輪由12片材料為Q345(16Mn)的后傾平板葉片,焊接于弧錐形輪蓋與平板形的輪盤中間,經動平衡校正。因此,運轉平衡,有較高的強度和耐磨性,使用壽命較長。

2)機殼用鋼板焊接成蝸形殼體。從№8以上“左”“右”轉通用。

3)傳動組的主軸由*質鋼制成采用球軸承(№3.15~7采用低噪聲型軸承),二只并列的軸承座,用2號的鈣鈉基潤滑脂和風葉自冷,結構簡單。

4)進風口為斂散式的進風口,制成整體結構,用螺栓固定在機殼入口側。

5)Y5-47系列風機均配有調節門,用以調節風機的流量?!?以下風機采用3個葉片,百葉窗式結構,關閉靈活結構簡單,№7以上風機采用11個葉片梅花形結構,調節效率高,結構。調節門軸向安裝在進風口前面調節范圍由90О

(全閉)到0О


(全開)調節門的扳把位置,從進風口方向看,對右旋轉風機,扳把逆時針轉動是由全閉到全開,對左旋轉風機,扳順時針轉動是由全閉到全開。

為使調節門各部正常工作,*須很好的潤滑,因引風機氣體溫度較高,潤滑脂采用高溫(260О

C)澎滑土脂在高溫運轉時仍能潤滑作用。

四、Y5-47離心鍋爐引風機性能與選擇

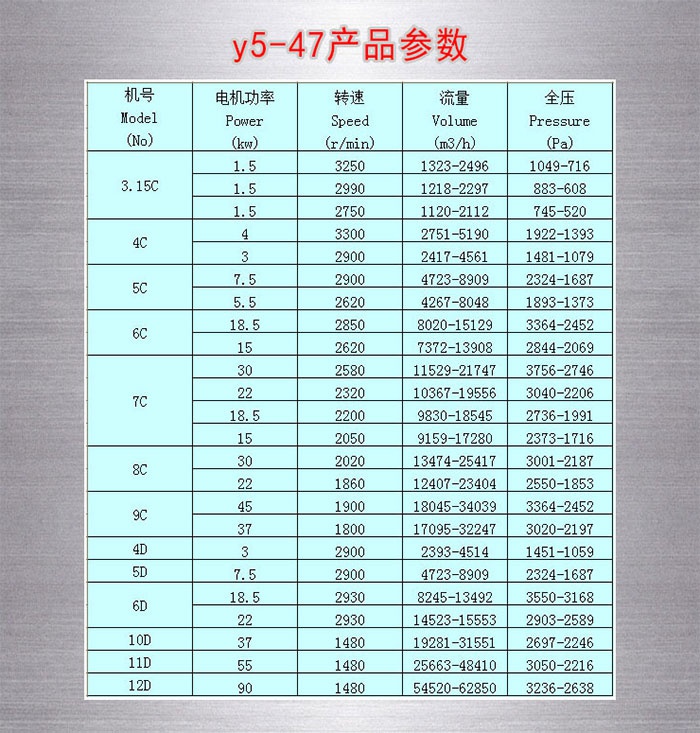

Y5-47離心鍋爐引風機風機的無因次特性曲線見下圖,其工況點如下表


1)設計和使用單位根據所選用之流量和全壓在性能與選用件表中選用引風機的機號、具體性能及配用電動機。

2)性能與選用件表中每一轉速的性能是將**效率90%范圍內的性能按流量等分為八個性能點。

3)風機出廠檢驗性能是在所需流量時全壓值的偏差不過設計全壓值的±5%。

4)在性能與選用件表中№3.15按氣體溫度t=250О

C,大氣壓力Pa=101.325kPa,氣體密度ρ=0.672kg/m3時的煙氣介質計算?!?以上按氣體溫度t=200О

C,大氣壓力Pa=101.325kPa,氣體密度

ρ=0.742kg/m3時的煙氣介質計算,風機的選擇曲線與性能表均指調節門葉片為全開(0О

)時的風機性能。

5)如風機使用條件與第4)不符時,性能應按相關公式進行換算。
